Résistance Highsider Can-bus CBW1 207-033

Résistance Highsider CAN-BUS CBW1 avec commutation de trempette.

Notre résistance HighSider CAN-BUS récemment développée CBW1 s'adapte à la plupart des véhicules qui ont un système de canus Can.

La résistance CBW1 fournit une charge électrique requise pour votre véhicule, qui, si les interrupteurs de DIP sont réglés correctement, ne se traduira pas par le clignotement des flashlers accessoires dans le cockpit.

De plus, une fiabilité est donnée. Cela signifie:
Si les indicateurs accessoires échouent en raison d'un défaut électronique, un message d'erreur est immédiatement affiché dans le cockpit.

Jusqu'à 2 canaux peuvent être utilisés, tels que les clignotants à l'arrière à gauche et les clignotes à l'arrière à droite.

Si 2 paires d'indicateurs doivent être modifiées, 2 CBW1 devaient également être utilisés.

Quelles exigences doivent être satisfaites afin d'utiliser le CBW1 sur la moto:

La moto a été produite d'origine avec des indicateurs LED ou la moto a un système CAN-BUS

Si ceux-ci ne sont pas satisfaits, l'unité CBW1 ne fonctionnera pas (!) Dans ce cas, nous recommandons les résistances suivantes:

Pour les indicateurs avec 21 watt:
6,8 ohm part 1108546002 ou 10 ohm partielle 1108546004

Pour les indicateurs avec 10 watts:
27 ohm part 1107562

Les valeurs de résistance suivantes peuvent être définies sur le CBW1:

• 150 ohms
• 170 ohms
• 240 ohms
• 300 ohms
• 400 ohms
• 600 ohms
• 1200 ohms

Dimensions:
Hauteur = 11 mm
Largeur = 31 mm (sans sangles)
Largeur = 46 mm (avec onglets)
Longueur = 40 mm

Longueur du câble = 200 mm avec broches

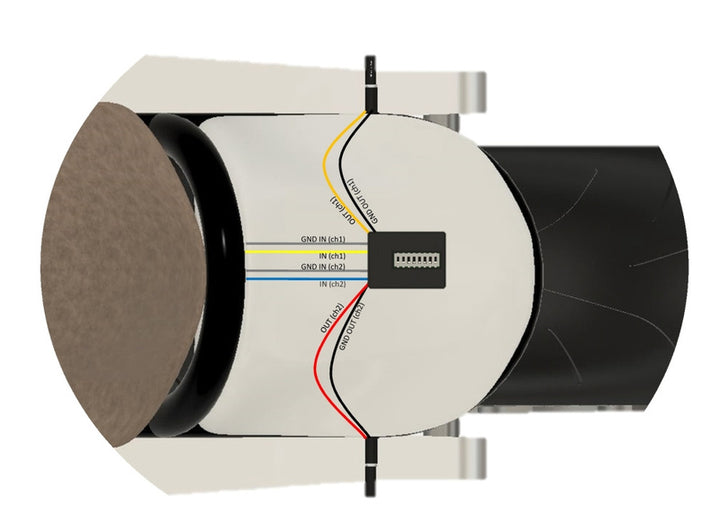

Relations:
Jaune = canal d'entrée 1 (+)
Orange = canal de sortie 1 (+)
Blue = canal d'entrée 2 (+)
Red = canal de sortie 2 (+)
Gris = masse d'entrée (-)
Black = Ground de sortie (-)

Conseils:
- Jusqu'à 2 canaux peuvent être utilisés.
- La connexion est expliquée précieuse dans les instructions de montage!
